A skinne fiskepladeer en stålstang, der er præcist formet til at matche skinnebaneprofilen, der bruges til mekanisk at forene to skinneender til et enkelt funktionelt sporsegment, der modstår afbøjning og forskydning under driftsbelastninger.GNEE SKINNEproducerer fiskeplader til GB lette og tunge skinner, UIC50/54/60, DIN536 A55–A120 kranskinner, QU70–QU120, JIS skinner, AS1085 sektioner, BS11 standarder og AREMA/ASCE profiler og understøtter valg af korrosionsbeskyttelse.
| Standard | Type | Længde/Diameter | Vægt/materiale | |
| AREMA 2007 | 115RE | 4 huller - 24" | 17,04 kg | 45# kemikalie |
| 115RE | 6 huller - 36" | 25,56 kg | sammensætning (%): | |
| 132-136RE | 4 huller - 24" | 17,75 kg | C: 0.42-0.50 | |
| 132-136RE | 6 huller - 36" | 26,63 kg | Mn: 0,50-0,80 | |
| UIC864 | UIC60 | 4 huller-630/Φ26 | 18,07 kg | Si: 0,17-0,37 |
| UIC60 | 4 huller-600/Φ28 | 17,47 kg | Cr: Mindre end eller lig med 0,25 | |
| UIC60 | 4 huller-630/Φ25 | 18,1 kg | P: Mindre end eller lig med 0,035 | |
| UIC54 | 4 huller | 14,34 kg | S: Mindre end eller lig med 0,035 | |
| UIC54 | 6 huller-800 | 19,94 kg | ||
| BS 47-1 | BS75R | 4 huller | 6,56 kg | |
| BS60A | 4 huller | 5,61 kg | ||
| BS80A | 4 huller | 6,5 kg | ||
| BS90A | 685.8/Φ26 | 13,23 kg | 50# kemikalie | |
| BS90A | 792.9/Φ26.2 | 15,34 kg | sammensætning (%): | |
| BS100A | 4 huller | C: 0.62-0.70 | ||
| 90/91 LB | 4 huller | 18,08 kg | Mn: 0,50-0,80 | |
| 90/91 LB | 6 huller | 19,9 kg | Si: 0,17-0,37 | |
| SOM | 50 kg | 4 huller | 14,3 kg | Cr: Mindre end eller lig med 0,25 |
| 50 kg | 6 huller | 19,5 kg | P: Mindre end eller lig med 0,035 | |
| S49 | 4 huller | 9,71 kg | S: Mindre end eller lig med 0,035 | |
Hvilke typer skinnesamlingsstænger findes der?
Skinnesamlingsstænger eller fiskeplader er vigtige jernbanefastgørelseselementer, der bruges til at forbinde skinneender, hvilket sikrer kontinuitet, justering og styrke. Nøgletyper omfatter almindelige (standard), kompromis (forskellige størrelser skinner), isolerede (signalering) og ekspansionsfuger. De er klassificeret efter fastgørelseshuller (4 eller 6), position (understøttet/ophængt) og funktion (svejset/jogglet).

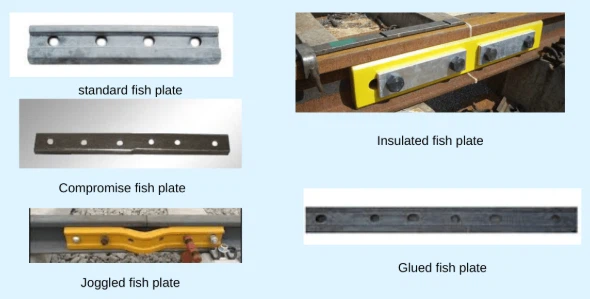

| Ledtype | Nøglespecifikation/beskrivelse |
|---|---|
| Standard skinnesamling (fiskeplade) | - Profil:Passer til skinnesektionen (f.eks. UIC 60, 136RE). - Længde:Typisk 600 mm eller 800 mm pr. side. - Huller:4 eller 6 boltehuller pr. stang. |
| Isoleret skinnesamling (IRJ) | - Materiale:Stålkerne med kompositisolerende ende-stolper/plader eller fuld epoxykomposit. - Elektrisk modstand: >10⁸ Ω. |
| Kompromis skinnesamling | - Design:Forbinder to forskellige skinneprofiler (f.eks. UIC 54 til UIC 60). - Profil:Hver side er bearbejdet, så den passer til dens respektive skinnesektion. |
| Jogged Rail Samling | - Funktion:Har en forsænket (jogglet) sektion for at tillade kontinuerlig skinnehovedoverflade for jævnere hjulpassage. |
| Broskinneled | - Design:Ofte forstærket (tykkere væv/længere længde) til steder med høj-stress som f.eks. brotilgang. |
| Limet isoleret fuge | - Konstruktion:Stålstænger limet til sammensat isolering ved hjælp af høj-styrke klæbemiddel for forbedret holdbarhed. |
| Svejset skinnesamling (til CWR) | - Type:Flash-stød- eller termitsvejsning. - Specifikation:Svejsning skal opfylde mekaniske egenskaber lig med eller større end moderskinnen. |
| Ekspansionsled (til BRE) | - Funktion:Tillader kontrolleret termisk ekspansion i lange skinner på broer eller i ekstreme temperaturzoner. |
Hvordan adskiller de sig fra standard fiskeplader?
Isolerede fiskeplader adskiller sig fra standard (stål) fiskeplader, primært ved at bruge ikke-ledende materialer-såsom glasfiber, polyurethan eller epoxy-til elektrisk at isolere skinneender. Mens standardplader leder elektricitet og forbinder skinner strukturelt, forhindrer isolerede plader signalstrømlækage, hvilket gør dem afgørende for moderne elektrificeret sporsignalering og automatiske bloksystemer.
Nøgleforskelle:
- Funktion: Standardplader anvendes til konstruktionssammenføjning. Isolerede plader bruges til elektrisk isolering for at adskille signalkredsløb.
- Materiale: Standardplader er typisk lavet af- højstyrkestål. Isolerede plader har isoleringsmaterialer (som epoxyharpiks) mellem pladen og skinnen, eller brug forstærkede plast-/kompositmaterialer.
- Anvendelse: Standardplader er til generelle-formål. Isolerede plader er kritiske for sporkredsløb, metrosystemer og områder med signalering.
- Vedligeholdelse: Isolerede samlinger kræver strengere vedligeholdelse for at forhindre slid på isoleringen, hvorimod standard stålsamlinger er mere robuste under store belastninger.
Grundlagt i 2008,GNEE SKINNEer en førende global producent og leverandør af jernbanekomponenter med speciale i høj-kvalitetskinne fiskeplader(fugestænger/splejsestænger) med stærk produktionskapacitet og globale servicemuligheder.
Vores portefølje af skinnefiskeplader er omfattende og i overensstemmelse med internationale standarder, herunder UIC, AREMA, BS, DIN og GB, og dækker letbanesystemer (8 kg-30 kg), tunge skinner (38 kg-75 kg) og kranskinne (QU70-QU120). Vi tilbyder forskellige typer såsom isolerede samlingsstænger, udbulede fiskeplader og kompromitterede skinnesamlinger, med præcise specifikationer (4-hul/6-huller, 24-tommer/36-tommer), der sikrer fremragende mekanisk ydeevne. Vi opretholder streng kvalitetskontrol understøttet af ISO 9001:2015, center-in-inspektion og tredjeparts-certificering og tredjeparts-certificering og SGS-certificering, BV. Vores one-stop-service inkluderer tilpasning, produktion, pakning og eftersalgssupport, skræddersyet til kundernes projektbehov.
