Hvad er fiskepladerne på jernbaneskinner?
Fisketallerkener(eller splejsningsstænger) er robuste metalplader, der er boltet til siderne af to skinneender for at forbinde dem til et kontinuerligt, justeret spor. De er kritiske sikkerhedskomponenter, der forhindrer skinner i at flytte sig, sprede sig eller skilles under tunge togbelastninger. Deres tilspidsede design sikrer jævn lodret og vandret justering.
GNEE SKINNEleverer fiskeplader til GB 8–60 kg/m, UIC50–UIC60, DIN536 A55–A120, QU70–QU120, JIS 15KG–CR100, AS1085 31–89 kg, BS11, og AREMA/ASCE-standarder,{100}{101}understøttelse af teknisk{11} og på stedet{1}4}support.
| Standard | Type | Længde/Diameter | Vægt/materiale | |
| AREMA 2007 | 115RE | 4 huller - 24" | 17,04 kg | 45# kemikalie |
| 115RE | 6 huller - 36" | 25,56 kg | sammensætning (%): | |
| 132-136RE | 4 huller - 24" | 17,75 kg | C: 0.42-0.50 | |
| 132-136RE | 6 huller - 36" | 26,63 kg | Mn: 0,50-0,80 | |
| UIC864 | UIC60 | 4 huller-630/Φ26 | 18,07 kg | Si: 0,17-0,37 |
| UIC60 | 4 huller-600/Φ28 | 17,47 kg | Cr: Mindre end eller lig med 0,25 | |
| UIC60 | 4 huller-630/Φ25 | 18,1 kg | P: Mindre end eller lig med 0,035 | |
| UIC54 | 4 huller | 14,34 kg | S: Mindre end eller lig med 0,035 | |
| UIC54 | 6 huller-800 | 19,94 kg | ||
| BS 47-1 | BS75R | 4 huller | 6,56 kg | |
| BS60A | 4 huller | 5,61 kg | ||
| BS80A | 4 huller | 6,5 kg | ||
| BS90A | 685.8/Φ26 | 13,23 kg | 50# kemikalie | |
| BS90A | 792.9/Φ26.2 | 15,34 kg | sammensætning (%): | |
| BS100A | 4 huller | C: 0.62-0.70 | ||
| 90/91 LB | 4 huller | 18,08 kg | Mn: 0,50-0,80 | |
| 90/91 LB | 6 huller | 19,9 kg | Si: 0,17-0,37 | |
| SOM | 50 kg | 4 huller | 14,3 kg | Cr: Mindre end eller lig med 0,25 |
| 50 kg | 6 huller | 19,5 kg | P: Mindre end eller lig med 0,035 | |
| S49 | 4 huller | 9,71 kg | S: Mindre end eller lig med 0,035 | |
Nøgleaspekter af fiskeplader:
- Fungere:De forbinder skinneender, opretholder korrekt afstand og sikrer stabilitet og elektrisk kontinuitet.
- Struktur:De er typisk lavet af stål og har 4 eller 6 huller til bolte, som strammes for at sikre samlingen, mens de tillader ekspansion og sammentrækning.

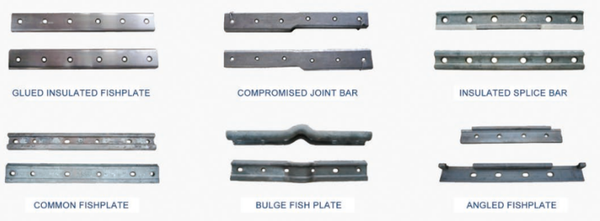

Typer:
- Almindelig:Standardsamling til at forbinde to skinner.
- Isoleret:Anvendes i elektrificerede, signalerede spor for at forhindre strømlækage.
- Kompromis:Forbinder skinner i forskellige højder eller sektioner.
- Jogged/Nødsituation:Bruges til hurtigt at reparere ødelagte skinner eller svejsninger.
| Ledtype | Nøglespecifikation/beskrivelse |
|---|---|
| Standard skinnesamling (fiskeplade) | - Profil:Passer til skinnesektionen (f.eks. UIC 60, 136RE). - Længde:Typisk 600 mm eller 800 mm pr. side. - Huller:4 eller 6 boltehuller pr. stang. |
| Isoleret skinnesamling (IRJ) | - Materiale:Stålkerne med kompositisolerende ende-stolper/plader eller fuld epoxykomposit. - Elektrisk modstand: >10⁸ Ω. |
| Kompromis skinnesamling | - Design:Forbinder to forskellige skinneprofiler (f.eks. UIC 54 til UIC 60). - Profil:Hver side er bearbejdet, så den passer til dens respektive skinnesektion. |
| Jogged Rail Samling | - Funktion:Har en forsænket (jogglet) sektion for at tillade kontinuerlig skinnehovedoverflade for jævnere hjulpassage. |
| Broskinneled | - Design:Ofte forstærket (tykkere væv/længere længde) til steder med høj-stress som f.eks. brotilgang. |
| Limet isoleret fuge | - Konstruktion:Stålstænger limet til sammensat isolering ved hjælp af høj-styrke klæbemiddel for forbedret holdbarhed. |
| Svejset skinnesamling (til CWR) | - Type:Flash-stød- eller termitsvejsning. - Specifikation:Svejsning skal opfylde mekaniske egenskaber lig med eller større end moderskinnen. |
| Ekspansionsled (til BRE) | - Funktion:Tillader kontrolleret termisk ekspansion i lange skinner på broer eller i ekstreme temperaturzoner. |

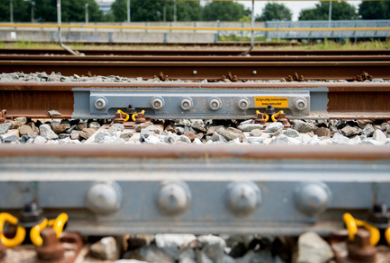

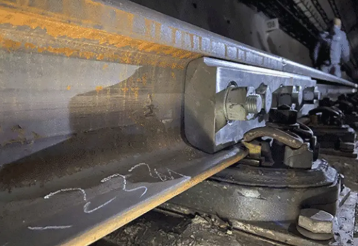

Hvad er funktionen af skinnesplejsningsstænger?
Skinnesplejsningsstænger (eller fiskeplader) forbinder enderne af to skinnesektioner for at skabe et kontinuerligt, stabilt og sikkert spor. De opretholder den strukturelle integritet ved at sikre justering, muliggør termisk udvidelse og fordele belastninger på tværs af samlinger, hvilket reducerer hjulpåvirkning og forhindrer afsporinger.
Nøglefunktioner af skinnesplejsningsstænger omfatter:
- Forbindelsesskinner:De forbinder skinneender sikkert ved hjælp af bolte eller svejsninger, der bygger bro mellem dem.
- Strukturel støtte og tilpasning:De holder skinnehovederne og baserne på linje, hvilket sikrer et jævnt, kontinuerligt spor for tog.
- Belastningsfordeling:Ved at spænde over samlingen fordeler de togets vægt fra den ene skinneende til den næste, hvilket reducerer påvirkningen af sporstrukturen.
- Styring af termisk ekspansion:De giver mulighed for små mellemrum mellem skinneender for at rumme ekspansion og sammentrækning på grund af temperaturændringer, hvilket forhindrer sporene i at bukke.
- Sikkerhed og stabilitet:De sikrer stabiliteten af sporet for både lette og tunge jernbanesystemer.
Grundlagt i 2008,GNEE SKINNEer en førende global producent og leverandør af jernbanekomponenter med speciale i høj-kvalitetskinne fiskeplader(fugestænger/splejsestænger) med stærk produktionskapacitet og globale servicemuligheder.
Vores portefølje af skinnefiskeplader er omfattende og i overensstemmelse med internationale standarder, herunder UIC, AREMA, BS, DIN og GB, og dækker letbanesystemer (8 kg-30 kg), tunge skinner (38 kg-75 kg) og kranskinne (QU70-QU120). Vi tilbyder forskellige typer såsom isolerede samlingsstænger, udbulede fiskeplader og kompromitterede skinnesamlinger, med præcise specifikationer (4-hul/6-huller, 24-tommer/36-tommer), der sikrer fremragende mekanisk ydeevne. Vi opretholder streng kvalitetskontrol understøttet af ISO 9001:2015, center-in-inspektion og tredjeparts-certificering og tredjeparts-certificering og SGS-certificering, BV. Vores one-stop-service inkluderer tilpasning, produktion, pakning og eftersalgssupport, skræddersyet til kundernes projektbehov.
