Hvad er en stålskinne?

En stålskinne er en specialformet, varm-valset stålstang, der danner rygraden i jernbaneskinner, designet til at styre toghjul, bære enorme belastninger og give en glat overflade med lav-modstand til kontinuerlig bevægelse. Fremstillet af høj-kulstofstållegeringer for styrke, hårdhed og slidstyrke, overfører disse omvendte 'T'- eller 'I'-formede profiler togkræfter til sveller (bindere) og fungerer som elektriske kredsløb i elektrificerede linjer, hvilket sikrer sikker og stabil transport for forskellige køretøjer som tog og kraner.

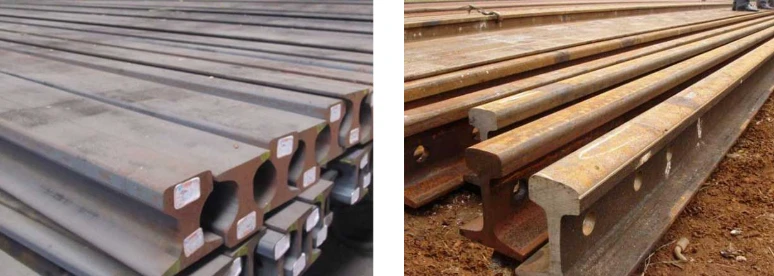

track rail

Nøglefunktioner og karakteristika

Vejledning: Styrer hjulene på lokomotiver og andre jernbanekøretøjer.

Støtte: Bærer vægten og stødene fra passerende tog.

Glat overflade: Tilbyder en kontinuerlig bane med lav-modstand for hjul.

Elektrisk leder: Kan fungere som et skinnekredsløb i elektrificerede jernbaner.

Typer af sporskinne fra GNEE RAIL

Kinesisk standard letbane

steel rail

Standard: GB11264-89
Størrelse	Dimension (mm)				Vægt (kg/m)	Længde (m)
Størrelse	Hoved	Højde	Bund	Tykkelse	Vægt (kg/m)	Længde (m)
GB6KG	25.4	50.8	50.8	4.76	5.98	6-12
GB9KG	32.1	63.5	63.5	5.9	8.94
GB12KG	38.1	69.85	69.85	7.54	12.2
GB15KG	42.86	79.37	79.37	8.33	15.2
GB22KG	50.3	93.66	93.66	10.72	23.3
GB30KG	60.33	107.95	107.95	12.3	30.1
Standard: YB222-63
8 kg	25	65	54	7	8.42	6-12
18 kg	40	90	80	10	18.06
24 kg	51	107	92	10.9	24.46

Kinesisk Standard Heavy Rail

track rail

Standard: GB2585-2007
Størrelse	Dimension (mm)				Vægt (kg/m)	Længde (m)
Størrelse	Hoved	Højde	Bund	Tykkelse	Vægt (kg/m)	Længde (m)
P38KG	68	134	114	13	38.733	12.5-25
P43KG	70	140	114	14.5	44.653
P50 kg	70	152	132	15.5	51.514
P60 kg	73	170	150	16.5	61.64

Kinesisk standard kranskinne

qu rail

Standard: YB/T5055-93
Størrelse	Dimension (mm)				Vægt (kg/m)	Længde (m)
Størrelse	Hoved	Højde	Bund	Tykkelse	Vægt (kg/m)	Længde (m)
QU 70	70	120	120	28	52.8	12
QU 80	80	130	130	32	63.69
QU 100	100	150	150	38	88.96
QU 120	120	170	170	44	118.1

Amerikansk standard stålskinne

steel rail

ASTM standard, AREMA standard
Størrelse	Dimension (mm)				Vægt (kg/m)	Længde (m)
Størrelse	Hoved	Højde	Fod	Tykkelse	Vægt (kg/m)	Længde (m)
ASCE 25	38.1	69.85	69.85	7.54	12.4	6-12
ASCE 30	42.86	79.38	79.38	8.33	14.88
ASCE 40	47.62	88.9	88.9	9.92	19.84
ASCE 60	60.32	107.95	107.95	12.3	29.76
ASCE 75	62.71	122.24	122.24	13.49	37.2	12-25
ASCE 85	65.09	131.76	131.76	14.29	42.17
ASCE 90	69.09	130.18	142.88	14.29	44.65
ASCE 115	69.06	139.7	168.28	15.88	56.9
ASCE 136	74.61	152.4	185.74	17.46	67.41
ASCE 175	109.86	152.4	152.4	38.1	86.8

BS11:1985 Standard stålskinne

light rail

Standard: BS11:1985
Størrelse	Dimension (mm)				Vægt (kg/m)	Længde (m)
Størrelse	Hoved	Højde	Bund	Tykkelse	Vægt (kg/m)	Længde (m)
50 O	52.39	100.01	100.01	10.32	24.833	6-18
60 A	57.15	114.3	109.54	11.11	30.618	6-18
75 A	61.91	128.59	114.3	12.7	37.455	8-25
75 R	61.91	128.59	122.24	13.1	37.041
80 A	63.5	133.35	117.47	13.1	39.761
80 R	63.5	133.35	127	13.49	39.674
90 A	66.67	142.88	127	13.89	45.099
100 A	69.85	152.4	133.35	15.08	50.182
113 A	69.85	158.75	139.7	20	56.398

UIC 860 Standard stålskinne

heavy rail

Standard: UIC860
Størrelse	Dimension (mm)				Vægt (kg/m)	Længde (m)
Størrelse	Hoved	Højde	Bund	Tykkelse	Vægt (kg/m)	Længde (m)
UIC50	70	152	125	15	50.46	12-25
UIC54	70	159	140	16	54.43
UIC60	74.3	172	150	16.5	60.21

DIN 13674-1-2003 Standard stålskinne

crane rail

Standard: DIN 536
Størrelse	Dimension (mm)				Vægt (kg/m)	Længde (m)
Størrelse	Hoved	Højde	Bund	Tykkelse	Vægt (kg/m)	Længde (m)
A55	55	65	150	31	31.8	10-12
A55	65	75	175	38	43.1
A75	75	85	200	45	56.2
A100	100	95	200	60	74.3
A120	120	105	200	72	100

Australsk 1085 Standard stålskinne

light rail

Standard: AS 1085
Størrelse	Dimension (mm)				Vægt (kg/m)	Længde (m)
Størrelse	Hoved	Højde	Bund	Tykkelse	Vægt (kg/m)	Længde (m)
31 kg	63.5	117.5	108	11.5	31.5	8-25
47 kg	70	141.3	127	14.3	46.5
50 kg	70	154	127	15	50.8
60 kg	70	170	146	16.5	61
68 kg	73.4	186	152	17.5	67.6
73 kg	70	157	146	32	73.63
86KG	102	102	165	84.11	85.5
89 kg	102	114	178	51	89.81

JIS E 1103/1101 Standard stålskinne

heavy rail

Standard: JIS E 1103/1101
Størrelse	Dimension (mm)				Vægt (kg/m)	Længde (m)
Størrelse	Hoved	Højde	Bund	Tykkelse	Vægt (kg/m)	Længde (m)
JIS 15 kg	42.86	79.37	79.37	8.33	15.2	9-10
JIS 22 kg	50.8	93.66	93.66	10.72	22.3	9-10
JIS 30A	60.33	107.95	107.95	12.3	30.1	9-10
JIS 37A	62.71	122.24	122.24	13.49	37.2	10-25
JIS 50N	65	153	127	15	50.4	10-25
CR 73	100	135	140	32	73.3	10-12
CR 100	120	150	155	39	100.2	10-12

PåGNEE SKINNE, er vi specialiseret i at levere et komplet udvalg af skinnekomponenter, herunder tunge jernbaner, letbaner, kranskinne og skinnefastgørelse, samt matchende højtydende skinneclips og fastgørelsesløsninger. Bakket op af streng kvalitetskontrol og industricertificeringer er vores produkter udviklet til at opfylde internationale standarder og forskellige projektkrav.

Uanset om du bygger en ny jernbanelinje eller opgraderer et eksisterende netværk, tilbyder vi one{0}}-indkøbstjenester for at forenkle din indkøbsproces – for at sikre rettidig levering, konkurrencedygtige priser og professionel teknisk support.

Kontakt osi dag for at opdage, hvordan vi kan styrke din jernbanesucces!
