Hvorfor har nogle skinnepuder tap eller riller?

I moderne jernbanetransitsystemer er overfladedesignet afSkinne Padvarierer betydeligt, lige fra standard flade overflader til komplekse profiler med cylindriske tap eller langsgående riller. Denne tydelige visuelle forskel korrelerer direkte med specifikke sporpræstationskrav. Især for høj-tog- og støjfølsomme bytransitprojekter, er det geometriske design af overfladeteksturen den afgørende faktor for fastgørelsessystemets elasticitet og vibrationsdæmpningseffektivitet. Dette specialiserede strukturelle design er i det væsentlige konstrueret til at overvinde gummiets fysiske begrænsninger og opnå overlegen dynamisk ydeevne og samtidig bevare materialets holdbarhed.

Regulering af stivhed gennem "Void Volume"

Gummimaterialer besidder den fysiske egenskab at være "volumetrisk usammentrykkelige", hvilket betyder, at når en solid flad pude udsættes for store lodrette belastninger, kan den ikke krympe i volumen; den skal forskydes sideværts. Hvis denne udvidelse begrænses af kontaktfladerne, øges pudens stivhed dramatisk, hvilket får den til at miste sin dæmpningsevne.

GNEE RAIL løser dette ved at inkorporere nitter eller riller i pudens overflade, hvilket effektivt skaber "fri plads" eller "Void Volume" mellem skinnen og svellen. Når et tog passerer, kan det komprimerede gummi forskydes og deformeres ind i disse huller. Denne metode til at sænke stivheden ved at ændre formfaktoren tillader puden at udvise meget lav dynamisk stivhed og fremragende elasticitet, selv når der bruges høj-hårdhed, anti-ældningsforbindelser.

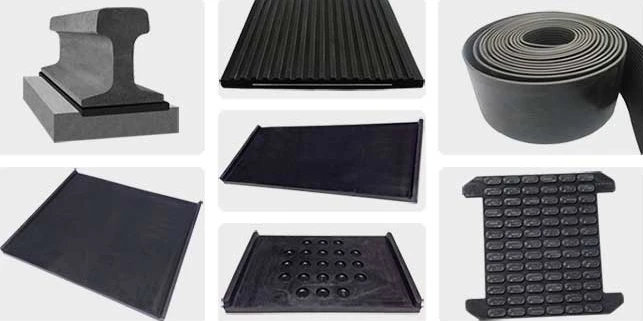

Vi har udviklet en række højtydende elastiske skinnebelægninger til stivhedskrav og forskellige anvendelsesområder-fra sporvogne gennem standardsporede jernbaner til tunge strækninger, især dem til E--type skinnefastgørelsessystemer og SKL-type skinnefastgørelsessystemer med materiale af henholdsvis HDPE/EVA/gummi, med følgende egenskaber.

Tilpasning til forskellige sporkrav

Ved at justere diameteren, højden og tætheden af ​​tappene eller dybden af ​​rillerne, kan vi præcist kontrollere pudens "Dynamisk-til-statisk stivhedsforhold." For eksempel, i høj-Speed ​​Rail-projekter, kræves der ofte lav-stivhed, studded Rail Pads for at absorbere høj-vibrationer og beskytte ballasten. Omvendt kan et rillet design med lidt højere stivhed være at foretrække i tunge-togstrækninger for at bevare sporviddestabiliteten. Denne geometriske fleksibilitet gør det muligt for den rillede gummipude at balancere belastnings-bærende kapacitet med vibrationsisolering, hvilket effektivt blokerer transmissionen af ​​vibrationsbølger til undergrunden og omgivende strukturer.

Skimmeludvikling og -fremstilling hos GNEE RAIL

Fremstilling af disse teksturerede puder kræver usædvanlig høje standarder inden for formpræcision og vulkaniseringsprocesser. Ufuldstændig vulkanisering eller dimensionelle afvigelser i tappene kan føre til ujævn belastning og for tidligt svigt. GNEE RAIL har et industriførende-præcisionsstøbecenter, der er i stand til at omvendt-konstruere komplekse geometriske støbeforme i henhold til specifikke UIC- eller AREMA-standarder. Vi bruger Finite Element Analysis (FEA) til at validere spændingsfordelingen på studstrukturerne, hvilket sikrer, at hver High Resilient Pad bevarer sin teksturelle integritet efter millioner af belastningscyklusser, hvilket giver holdbar og stabil elastisk støtte til skinnesystemet.

Fremstilling af en studded skinnepude kræver avanceret støbeteknologi for at sikre, at hver stud er perfekt formet til at give ensartet belastningsfordeling. GNEE RAIL er stolt af sit omfattende lager af præcisionsstøbeforme, der er skræddersyet til forskellige internationale standarder (såsom de specifikke nitterdesign, der bruges i franske eller japanske jernbanesystemer). Uanset om dit projekt kræver et specifikt dynamisk-til-statisk stivhedsforhold eller et unikt rillemønster til dræning og dæmpning, kan GNEE RAIL konstruere og fremstille den nøjagtige løsning.Kontakt osfor at opgradere din banes vibrationskontrolsystem med vores avancerede nitterpuder.
