Jernbanelastisk klipbruges til at fastgøre skinnerne til den underliggende bundplade sammen med den beton -sovende. Normalt er jernbaneklip lavet af smedt fjederstål, der produceres ved varm smedningsproces. På grund af den ensartede mikrostruktur af smedede klip betragtes det som bedre end anden metalformningsproces.
GneeTilby en lang række jernbaneklip med optimal kvalitet, disse jernbaneklip er designet med høj præcision og består af premium -kvalitet forårstål.Gneehar været den største og mest konkurrencedygtige produktionsbase af jernbaneklip i Kina efter mere end 20 års jernbaneproducerende oplevelse og har kvalifikation til at ømme nationalt store og mellemstore jernbaneprojekter. Derudover kan vores jernbaneklip tilpasses i henhold til klienters krav.
Sorter af elastiske jernbaneklip
| Serie | Type | Hårdhed | Materiale | Træthed liv | Overflade |
|---|---|---|---|---|---|
| Elastisk jernbaneklip | E1,E2,E3 | 44-48HRC | 60SI2MNA: C: 0,56-0,64, MN: 0,60-0,90, SI: 1,60-2,00, CR: mindre end eller lig med 0,35, P: mindre end eller lig med 0,03, S: mindre end eller lig med 0,03 60SI2CRA: C: 0,56-0,64, MN: 0,40-0,70, SI: 1,40-1,80, CR: 0,70-1,00 P: mindre end eller lig med 0,03, S: mindre end eller lig med 0,03 55Si2mn: C: 0,52-0,60, MN: 0,60-0,90, SI: 1,50-2,00, CR: mindre end eller lig med 0,35 P: mindre end eller lig med 0,03, S: mindre end eller lig med 0,03 38SI7: C: 0,35-0,42, MN: 0,50-0,80, SI: 1,50-1,80, P: mindre end eller lig med 0,03, S: mindre end eller lig med 0,03 |
For dia.18 er 3 millioner cyklusser uden at bryde. For dia.20 er 5 millioner cyklusser uden at bryde. |
Almindelig (olieret), oxid sort, farvemaleri eller efter kundebehov. |
| E1609 | |||||
| E1809 | |||||
| E1817 | |||||
| E2001 | |||||
| E2006 | |||||
| E2009 | |||||
| E2055 | |||||
| E2056 | |||||
| SKL Clip & Forged jernbaneklip |
Skl1 | 42-47HRC | |||
| PR Rail Clip | PR309 | 44-48HRC | |||
| PR401 | |||||
| PR601 | |||||
| PR85 | |||||
| Vi kan også fremstille tilpassede jernbaneklip efter dine tegninger eller prøver! | |||||
Alle ovenstående jernbaneklip kan bruges godt under tryk på over 2700 kg.
Varmt salg Elastiske jernbaneklip:
| Punkt | Materialer | Diameter | Vægt | HRC | Under pres | Træthedstest | Eksportområde |
|---|---|---|---|---|---|---|---|
| Type III | 60Si2mna | ø18 | 0,80 kg | 44-48 | Større end eller lig med 950 kgf | 5000000 gange uden Breaking |
Amerika Spanien Brasilien |
| 1809 | 60Si2mna | ø18 | 0,63 kg | 44-48 | Større end eller lig med 950 kgf | Sydøstasien | |
| e1609 | 60Si2mna | ø16 | 0,43 kg | 44-48 | Større end eller lig med 950 kgf | America European | |
| e1813 | 60Si2mna | ø18 | 0,60 kg | 44-48 | Større end eller lig med 950 kgf | Amerika Brasilien | |
| e2001 | 60Si2mna | ø20 | 0,80 kg | 44-48 | Større end eller lig med 950 kgf | Indonesien | |
| e2007 | 60Si2mna | ø20 | 0,80 kg | 44-48 | Større end eller lig med 950 kgf | Korea | |
| e2009 | 60Si2mna | ø20 | 0,80 kg | 44-48 | Større end eller lig med 950 kgf | Europæisk Brasilien | |
| e2055 | 60Si2mna | ø20 | 0,80 kg | 44-48 | Større end eller lig med 950 kgf | Amerika | |
| e2056 | 60Si2mna | ø20 | 0,80 kg | 44-48 | Større end eller lig med 950 kgf | Brasilien Indonesien | |
| e2063 | 60Si2mna | ø20 | 0,80 kg | 44-48 | Større end eller lig med 950 kgf | America UK | |
| PR401 | 60Si2mna | ø20 | 0,97 kg | 44-48 | Større end eller lig med 950 kgf | Amerika | |
| PR415 | 60Si2mna | ø20 | 0,95 kg | 44-48 | Større end eller lig med 950 kgf | Amerika Indonesien | |
| PR601A | 60Si2mna | ø22 | 1,23 kg | 44-48 | Større end eller lig med 950 kgf | Amerika Taiwan | |
| SKL-1 | 38SI7 | ø13 | 0,53 kg | 44-48 | Større end eller lig med 950 kgf | Amerika Taiwan | |
| SKL-3 | 38SI7 | ø13 | 0,53 kg | 44-48 | Større end eller lig med 950 kgf | America Hong Kong |
Partisk jernbanefjederklipspecifikationsrekord:
| Varenr. | Materiale | Clip Lenth | Clip Hight | Klippediameter | Hårdhed | Tryk | Træthedstest |
|---|---|---|---|---|---|---|---|
| e2007 | 60Si2mna | 105±5 | 38max | ø20±0.3 | 44-48 | Større end eller lig med 9,5 kN | 5.000.000 gange uden brudt |
| D1 | 60Si2mna | 100±3 | 58±3.0 | ø18±0.25 | 44-48 | Større end eller lig med 8,25 kN | 5.000.000 gange uden brudt |
| E18 | 60Si2mna | 100±3 | 58±3.0 | ø18±0.25 | 44-48 | Større end eller lig med 9,5 kN | 5.000.000 gange uden brudt |
| E18 Anti - Tyveri | 60Si2mna | 100±3 | 57±3.0 | ø18±0.25 | 44-48 | Større end eller lig med 9,5 kN | 5.000.000 gange uden brudt |
| E19 | 60Si2mna | 100±3 | 56.5±3.0 | ø20±0.25 | 44-48 | Større end eller lig med 8,25 kN | 5.000.000 gange uden brudt |
| E20 | 60Si2mna | 100±3 | 56.5±3.0 | ø20±0.25 | 44-48 | Større end eller lig med 8,25 kN | 5.000.000 gange uden brudt |
| e1609 | 60Si2mna | 93±3 | 30max | ø16±0.25 | 44-48 | Større end eller lig med 6,0 kN | 5.000.000 gange uden brudt |
| e1809 | 60Si2mna | 104±3 | 36max | ø18±0.25 | 44-48 | Større end eller lig med 7,5 kN | 3.000.000 gange uden brudt |
| e1817 | 60Si2mna | 104±3 | 37.5±3.0 | ø18±0.25 | 44-48 | Større end eller lig med 7,5 kN | 5.000.000 gange uden brudt |
| e2009 | 60Si2mna | 106±3 | Mindre end eller lig med 37,5 | ø20±0.25 | 44-48 | Større end eller lig med 9,5 kN | 5.000.000 gange uden brudt |
| e2039 | 60Si2mna | 104±3 | 37max | ø20±0.25 | 44-48 | Større end eller lig med 9,5 kN | 5.000.000 gange uden brudt |
| e2055-1 | 60Si2mna | 106±3 | 39±2.0 | ø20±0.25 | 44-48 | Større end eller lig med 9,5 kN | 5.000.000 gange uden brudt |
| e2055-2 | 60Si2mna | 106±3 | 56.6±3.0 | ø20±0.25 | 44-48 | Større end eller lig med 9,5 kN | 5.000.000 gange uden brudt |
| e2055 | 60Si2mna | 106±3 | 56.6±3.0 | ø20±0.25 | 44-48 | Større end eller lig med 9,5 kN | 5.000.000 gange uden brudt |
| e2056 | 60Si2mna | 106±3 | 56.6±2.5 | ø20±0.25 | 44-48 | Større end eller lig med 2,7 kN | 5.000.000 gange uden brudt |
| e2063 | 60Si2mna | 110.5 | 53.4 | ø20±0.25 | 44-48 | Større end eller lig med 2,75 kN | 5.000.000 gange uden brudt |
| III | 60Si2mna | 110±2.8 | 63±2.8 | ø20±0.25 | 44-48 | 12.4-13kn | 5.000.000 gange uden brudt |
| PR85 | 60Si2mna | 88±3 | ø13±0.25 | 44-48 | Større end eller lig med 9,5 kN | 5.000.000 gange uden brudt | |
| PR309 | 60Si2mna | 110 | ø19±0.25 | 44-48 | 700-900KN | 5.000.000 gange uden brudt | |
| PR401 | 60Si2mna | 127±3 | 38.1±3.0 | ø20±0.3 | 44-48 | 5,0-7,0 kN | 5.000.000 gange uden brudt |
| SKL-14 | 60Si2mna | 155±2.0 | ø14±0.2 | 42-47 | Større end eller lig med 8,5 kN | 5.000.000 gange uden brudt | |
| SKL-3 | 60SI2CRA | 120±2.0 | ø13±0.3 | 42-47 | 8-12kn | 5.000.000 gange uden brudt | |
| SKL-1 | 60SI3CRA | 133±2.0 | ø13±0.3 | 42-47 | 8-12kn | 5.000.000 gange uden brudt |
Produktionsprocesser af elastiske jernbaneklip:
Procedurer for behandling af jernbaner inkluderer:
- Køb af råmateriale
- Klipning
- Opvarmning til smedningstemperatur
- Dannelse
- Hærdning
- Temperering
- Overfladebehandling
- Inspektion - pakning
For at fremstille jernbaneklip bruger normalt fjederstålstang som råmaterialer, inden opvarmning, skal råmaterialer klippes i henhold til den krævede længde. Derefter opvarmes de til 950 grader til 1000 grader, næste værker overfører den opvarmede bjælke til Power Press til smedning, i overensstemmelse med at tegne tre sæt dies og inventar opbevares, før det hamres. Følgende procedure er at formidle de smedte jernbaneklip til slukning af tank. Kontroller derefter den dimensionelle nøjagtighed og sluk hårdhed af jernbaneklipene. Den næste procedure er temperering for at opnå passende sejhed om foråret. Og det sidste trin er at pakke jernbaneklippene efter alvorlig inspektion.
Kvalitetskontrol af færdige elastiske jernbaneklip
Gnee har streng test og fuldstændig godkendelse på hvert enkelt trin i fremstilling af jernbaneklip og et komplet sæt kvalitetskontrolsystem, fra køb af råmateriale til den færdige jernbaneklippakning. Vi har et professionelt inspektionshold til at kontrollere om hver proces i produktionslinjen.

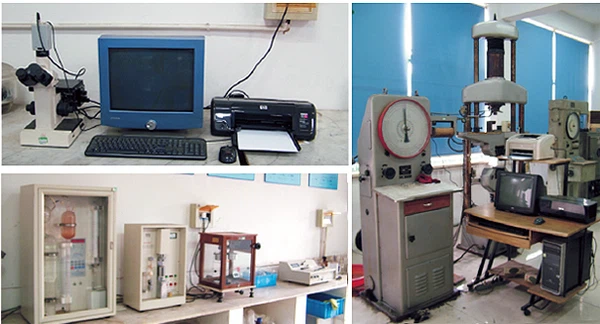

Inspektionsmaskiner til færdige jernbaneklip:
- Brinell Hardness Tester
- Karboner og svovlanalysator
- Rockwell Hardness Machine til test af metalliske materialer
- Automatisk påvirkningstestmaskine
- Metallografiske mikroskoper
- Automatisk høj - hastighedsanalysator
- Træthedstestmaskine
- Metallografisk eksemplarpoleringsmaskine
- Metallografisk prøve pegemaskine
