Nabla Railway Elastic Clip Technical Parameters - Nyheder

Jernbaneklip, eller kaldet elastisk jernbaneklip, bruges til at fastgøre stålskinner til den underliggende slipsplade. Gennem bøjning og forvrængning kan jernbaneklip lægge pres på skinnen, hvilket forhindrer langsgående bevægelse af skinnen, enten fra ændringer i temperatur eller gennem vibrationer. Generelt er jernbaneklip lavet af smedt fjederstål produceret ved varm smedningsproces.

Gnee Rail kan levere forskellige typer og specifikationer af jernbanelastiske klip. Kontakt Gnee for at fåDetaljeret produktkatalog.

Sorter af jernbaneklip

rail clip

Serie	Skriv	Hårdhed	Materiale	Træthed liv	Overflade	Standard
E jernbaneklip	E1,E2,E3	44-48HRC	60SI2MNA: C: 0,56-0,64, MN: 0,60-0,90, SI: 1,60-2,00, CR: mindre end eller lig med 0,35, P: mindre end eller lig med 0,03, S: mindre end eller lig med 0,03 60SI2CRA: C: 0,56-0,64, MN: 0,40-0,70, SI: 1,40-1,80, CR: 0,70-1,00 P: mindre end eller lig med 0,03, S: mindre end eller lig med 0,03 55Si2mn: C: 0,52-0,60, MN: 0,60-0,90, SI: 1,50-2,00, CR: mindre end eller lig med 0,35 P: mindre end eller lig med 0,03, S: mindre end eller lig med 0,03 38SI7: C: 0,35-0,42, MN: 0,50-0,80, SI: 1,50-1,80, P: mindre end eller lig med 0,03, S: mindre end eller lig med 0,03	For dia.18 er 3 millioner cyklusser uden at bryde. Til dia.20 er 5 millioner cyklusser uden at bryde.	Almindelig (olieret), oxid sort, farvemaleri eller i henhold til kundebehovet.	DIN17221, BS970, GB/T1222
	E1609
	E1809
	E1817
	E2001
	E2006
	E2009
	E2055
	E2056
Vossloh Clip & Forged jernbaneklip	Skl1	42-47HRC
PR Rail Clip	PR309	44-48HRC
	PR401
	PR601
	PR85
Tilpasset produktion af jernbaneklip er tilgængelige i henhold til dine tegninger eller prøver!

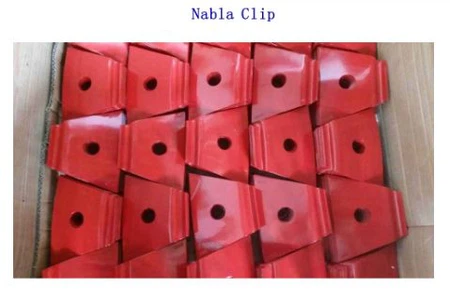

Nabla Railway Elastic Clip Tekniske parametre

rail fastening

Navn	Nabla jernbaneklip
Materiale	60SI2MNA	60SI2CRA	55Si2mn	38SI7
Kemisk sammensætning (%)	C: 0,56-0,64, MN: 0,60-2,00, SI: 1,60-2,00, CR: mindre end eller lig med 0,35, P: mindre end eller lig med 0,03, S: mindre end eller lig med 0,03	C: 0,56-0,64, MN: 0,40-0,07, SI: 1,40-1,80, CR: 0,70-1,00,1,00p mindre end eller lig med 0,03, S: mindre end eller lig med 0,03	C: 0,56-0,60, MN: 0,60-0,90, SI: 1,50-2,00, CR: mindre end eller lig med 0,35, P: mindre end eller lig med 0,03, S: mindre end eller lig med 0,03	C: 0,35-0,42, MN: 0,50-0,80, SI: 1,50-1,80, P: mindre end eller lig med 0,03, S: mindre end eller lig med 0,03





Træthed liv	For dia . 18 er 3 millioner cyklusser uden at bryde
	For dia . 20 er 5 millioner cyklusser uden at bryde
Overflade	Almindelig (olieret), oxid sort, farvemaleri, HDG, zinkbelægning
Standard refererer	DIN17221, BS970, GB/T1222

Parametre for Main Rail Clip -produkter

rail fasteners

Model	Diameter	Vægt	Materiale
Type III	Ø18	0,80 kg/pc	60SI2MNA
E1609	Ø16	0,43 kg/pc	60SI2MNA
E1809	Ø20	0,61 kg/pc	60SI2MNA
E1813	Ø18	0,62 kg/pc	60SI2MNA
E2001	Ø20	0,80 kg/pc	60SI2MNA
E2007	Ø20	0,80 kg/pc	60SI2MNA
E2009	Ø20	0,80 kg/pc	60SI2MNA
E2039	Ø20	0,80 kg/pc	60SI2MNA
E2055	Ø20	0,80 kg/pc	60SI2MNA
E2056	Ø20	0,80 kg/pc	60SI2MNA
E2063	Ø20	0,80 kg/pc	60SI2MNA
PR85 jernbaneklip	Ø13	0,25 kg/pc	60SI2MNA
PR309A	Ø19	0,85 kg/pc	60SI2MNA
PR401	Ø20	0,97 kg/pc	60SI2MNA
PR415	Ø20	0,95 kg/pc	60SI2MNA
PR601A	Ø20	1,03 kg/pc	38SI7
SKL 1	Ø13	0,48 kg/pc	60SI2CRA
SKL 3	Ø13	0,48 kg/pc	60SI2CRA
SKL 12	Ø13	0,53 kg/pc	38SI7
SKL 14	Ø13	0,53 kg/pc	60SI2MNA
Speciel jernbaneklip	Ø13	0,48 kg/pc	60SI2MNA
Rusland Rail Clip	Ø18	0,58 kg/pc	60SI2MNA
Deenik Clip	Ø25	0,49-0,68 kg/pc	60SI2MNA
Enkelt anti - Tyveri	Ø20	0,25 kg/pc	60SI2MNA
