Produktintroduktion

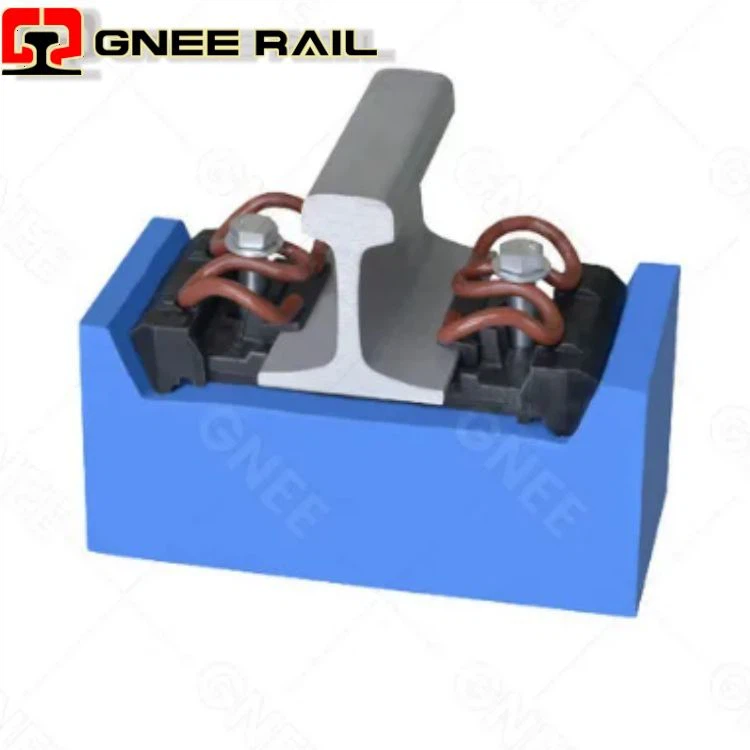

Type I elastisk skinnefastgørelsessystem har en skuldertype og ervelegnet til 50, 60 kg/m stålskinner. Fastgørelseselementerne er ω-formede elastiske clips, det kaldes også ω fastener. Juster sporvidden med sporvidden og få en vis højdejusteringsevne.
Type I elastiske clips er sammensat af elastiske clips (bortset fra B-type elastisk clips, der bruges ved den 14. ledprofilholder, resten bruger A-type elastiske clips), sporholdere, holdersæder, under-skinnepolstringsplader, møtrikker og spiralskiver,. Det kan også omfatte under-hævepuder. Tilslutningsdiagrammet for fastgørelseselementet er vist som følger:
![rail clip\](/uploads/39962/products/2026012616160621b7f.jpg?size=339x0 "rail clip\")
Type I skinnefastgørelse inklusive bælgskinnedelene
| Navn | Materiale | Antal | Overfladebehandling |
| Skinne dobbelthovedskrue | Q235 | 4 | Galvaniseret belægning, varmgalvaniseret belægning, efter kundens behov |
| Skinne flad skive | Q235 | 4 | galvaniseret belægning eller sort olie |
| Skinne sekskantmøtrik M24 | Q235 | 4 | galvaniseret pels eller sort olie |
| Skinneklemme A & Skinneklemme B | 60Si2Mn | 4 | Sort olie |
| Rail Insulator 14#&Rail Insulator 20# | Q235 | 4 | sort olie |
| Rail Insulator 10#&Rail Insulator 6# | Q235 | 4 | Sort olie |
| Skinneføringsplade | Pa66+30%GF | 4 | Sort eller hvid |
| Skinne Pad | EVA eller gummi | 2 | Sort |
Afhængigt af om de har højdejusteringsfunktionen, kan Type I elastiske clips opdeles i hævebefæstelser og ikke-hævebefæstelser. De to adskiller sig væsentligt i struktur, funktion og anvendelsesscenarier.
Forskelle mellem type A og type B elastiske clips i type I jernbanefastgørelsessystem
Mærkning
Type A-clips er mærket "ⅠA" på overfladen.
Type B-clips er mærket "ⅠB" på overfladen.
Dimensioner
Type A: Ca. . 74mm × 129 mm i størrelse, med en kronehøjde på 30,4 mm.
Type B: Ca. . 68mm × 129 mm i størrelse, med en kronehøjde på 29 mm.
Type A er generelt længere end Type B.
Tekniske parametre
Type A: Klemkraft Større end eller lig med 8,0 kN; elastisk slaglængde 9 mm.
Type B: Klemkraft Større end eller lig med 9,0 kN; elastisk slaglængde 8 mm.
Installationspositioner
I 50 kg/m skinnesektioner:
Type A-clips bruges til midtersektioner.
Type B clips anvendes til samlingssektioner.
Skematisk diagram af omfangsinddelingen af mellem- og haledelene af det elastiske klip:
Produktanvendelse
Type I-jernbanefastgørelsessystemet anvendes hovedsageligt på de lige linjer på passager--godsforbindelsesjernbaner og linjer med en kurveradius på ikke mindre end 295m. Den er velegnet til de ballasterede spor med betonsveller til 50 kg/m stålskinner. I mellemtiden kan den også bruges til skinner med 60 kg/m stålskinner lagt med sømløse linjer, og er velegnet til sømløse linjespor med 60 kg/m stålskinner lagt på de lige linjer af standard-sporede jernbaner eller kurverne med en radius R Større end eller lig med 350 m betonsøvler.
Andre produkter, du kan få brug for
Hvis du har specielle krav til længde eller højere styrke materialer, takkontakt ostil specialfremstilling.
Vores produkter
Rail Spike
Skinnebolt
skinne Clip
Skinne Pad
GNEE RAIL har et komplet sæt strenge kvalitetskontrolsystemer til produktion af sporbefæstelser gennem hele fremstillingsprocessen, fra indkøb af råmaterialer til påføring af færdige fastgørelseselementer. Et professionelt inspektionsteam tjekker hver proces på produktionslinjen, og offlineinspektioner udføres hver anden time for at sikre, at kunderne får produkter af høj{1}}kvalitet.
Hvad bruger GNEE RAIL til at inspicere de færdige skinneclips?
Brinell hårdhedstester
Kulstof- og svovlanalysator
Rockwell Hardness Machine til at teste metalliske materialer
Automatisk slagtestmaskine
Metallografisk mikroskop
Automatisk høj-hastighedsanalysator
Træthedstestmaskine
Metallografisk prøvepoleringsmaskine
Metallografisk prøvepegemaskine
Populære tags: type i fastener system, Kina type i fastener system producenter, leverandører, fabrik
