Produktintroduktion
Type IV elastiske clips-fastener er en boltløs fastgørelsesanordning, der er egnet til Ⅲb--typen skulderløse betonsveller i ballasterede spor. Type IV-fjeder-clip-fastener-systemet er velegnet til udlægning af 60 kg/m skinner på høj-hastighedsjernbaner, herunder:Høj- mobilhastighed med en hastighed på 5 km/h. (maksimal akselvægt 170kN); 250 km/t hastighedsklasse høj-jernbane med den mobile enhed (maksimal akselvægt 170kN) kan tage højde for et lille antal almindelige passagerkøretøjer (lokomotivets maksimale akselvægt er 230kN) og et lille antal lastbiler er det maksimale antal 30kN.

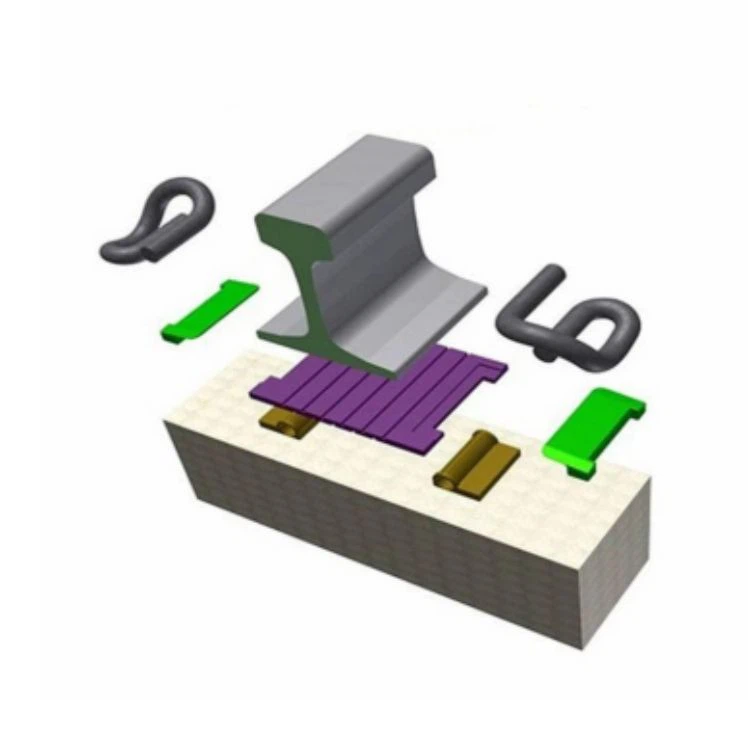

Sammensætning af fastgørelseselementet
Type IV elastiske clips-fastgørelsessystem består af elastiske clips, isolerede måleblokke,gummi polstring plader, indbyggede jernsæderosv.
Der er to typer elastiske clips:
Elastiske clips til generelle sektioner (med en diameter på 20 mm)
Elastiske clips til skinnepositioner (med en diameter på 18 mm)
Isolerede måleblokke er opdelt i to kategorier:
Isolerede måleblokke til generelle sektioner
Isolerede måleblokke til skinnepositioner
Hver type isoleret måleblok fås i syv specifikationer fra nr. 7 til nr. 13.
Antal dele fpr hvert sæt skinneclips IV fastgørelsessystem
| Skinnebefæstelser |
Skinneclips
|
Skinne isolator
|
||
| foto |
 |
 |
 |
 |
| Type | G4/JA/JB fjederclips | Skinneskulder TZ4 | G4/G4J Skinneisolator | RPQ skinnepude |
| Antal (stk) | 2 | 2 | 2 | 1 |
| Materiale | 60Si2MNA | QT450-10 | PA66 | Natural eller syntetisk gummi |
| Masse eller volumen | 1,60 kg/1,26 kg/1,28 kg | 2,80 kg | 107.3m³/91.4m³ | 250m³ |
| Bemærkning | anvendes i almene områder/skinnesamlinger | bruges i generelle områder | bruges ved skinnesamlinger |
Skinnefjederclips
De elastiske clips er klassificeret i tre typer: C4, JA og JB.
- C4-type clips (20 mm i diameter) er installeret i standardsektioner
- JA- og JB--klemmer (18 mm i diameter) bruges ved skinnesamlinger.
JA-klemmer (grå anti-rustbelægning) parret med samlingsisolerede måleblokke nr. 7, 8 og 9.
JB-klemmer (sort anti-rustbelægning) parret med blokke nr. 10, 11, 12 og 13.
Dette sikrer korrekt matchning af clipstyper, belægninger og måleblokke for optimal ydeevne.
Skinne isolator
Isolerede måleblokke er opdelt i to typer:
- G4 sporviddeblokke til standardsektioner
- G4J sporviddeblokke til skinnesamlinger
Hver type har syv specifikationer: nr. 7, 8, 9, 10, 11, 12 og 13. Til standardspor bruges blokke nr. 9 og nr. 11.
Bortset fra fælles måleblokke nr. 7, 8 og 9 (ikke-sorte), er alle andre måleblokke sorte.
Type IV fastgørelsessystem Tekniske parametre
Langsgående skinnemodstand
Skinnens langsgående modstand for hvert sæt fastgørelseselementer (ved hjælp af elastiske clips af C4-typen) er større end 9 kN.
Ledstivhed
Statisk stivhed af gummipolstringspladen: 60 kN/mm (±10 kN/mm).
Statisk stivhed af fastgørelsesleddet: 75 kN/mm (-5 til +35 kN/mm).
Forholdet mellem dynamisk og statisk stivhed er ikke mere end 2,0.
Træthedspræstation
Når fastgørelseselementerne testes i overensstemmelse med EN 13146-4, forbliver alle komponenter ubeskadigede efter 3 millioner belastningscyklusser, og tykkelsen er mindre end 6 mm.
Isoleringsmodstand
Når fastgørelseselementerne er testet i overensstemmelse med EN 13146-5, er isolationsmodstanden mellem de to skinner større end 3 Ω·km, hvilket opfylder sporkredsens krav til isolationsmodstand.
Træk-kraften ud af det indbyggede jernsæde
Udtrækskraften- af det indlejrede jernsæde er ikke mindre end 60 kN. Under udtrækstesten opstår der ingen synlige revner omkring det indlejrede jernsæde.
Påvirkning af barske miljøforhold
Efter at fastgørelseselementerne har gennemgået den 300-timers saltspraytest, der er specificeret i EN 13146-6, kan de nemt skilles ad ved hjælp af manuelle demonteringsværktøjer.
fastgørelseselementer System Strukturelle funktioner
Som medtype III elastisk clips fastgørelsessystemer et boltløst fastener-system og er en elastisk ikke-aftagelig fastener uden betonskuldre. Den har fordelene ved færre dele, kompakt struktur, højt spændetryk, stærk sporviddeevne, lav vedligeholdelsesbelastning osv. Den er især velegnet til jernbanestrækninger med stor-mekanisk drift. Dens vigtigste strukturelle træk er som følger:
a) Præ-indstøbte jernplader er indstøbt i betonsvellerne. De elastiske clips presses ind i stålskinner ved at indsætte indstøbte jernsæder uden bolte.
b) En isoleret sporviddeblok er installeret mellem den indlejrede jernsædeskulder og skinnen for at justere sporvidden og udføre isolering. Skinnens venstre og højre positioner kan justeres ved at udskifte forskellige antal isolerede sporblokke.
c) Gummipuder mellem skinnerne og betonsporsvellerne giver isoleringsdæmpning og dæmpning.
d) Befæstelsessystemet anvendes i forbindelse med forspændte betonskinnesveller uden skulder. Den elastiske clips type IV fastgørelsesstruktur kan installeres på den originale type IIIb forspændt betonsvelle.
