Hvad er en skinnesamlingsstang?
Skinnesamlinger er afgørende komponenter i konstruktion og vedligeholdelse af jernbanespor. Disse er designet til at forbinde to sektioner af skinner sammen og give mulighed for kontinuerlige spor over lange afstande. Skinnesamlinger muliggør udvidelse og sammentrækning af skinner på grund af temperaturvariationer. Efterhånden som temperaturen ændrer sig, udvider eller trækker skinnerne sig sammen, og skinnesamlinger imødekommer disse bevægelser. Dette forhindrer knæk eller beskadigelse af sporene. Skinnesamlinger giver også strukturel støtte til skinnerne og opretholder den korrekte justering af sporene.
Definition af jernbaneled
Encyclopedia har defineret ordet "skinnesamling" som følgende: En splejsning, der forbinder de tilstødende ender af skinner, til forskel fra en stol, som blot er et sæde. De to enheder er nogle gange forenet. Blandt flere hundrede varianter er fiskeleddet standard. Se Fiskeled, under Fisk.
Skinneled spiller en samlefunktion (forbindelsesfunktion) i jernbanen. Højkvalitets jernbanesamling kan effektivt reducere påvirkningen af hjul, når de passerer gennem stålskinnens samlingssektioner og øge stabiliteten og kontinuiteten af de passerende tog. Som en af de vigtige dele i jernbanen er jernbaneforbindelsesstang meget udbredt både i letbane og tunge jernbaner for at garantere sikkerheden ved jernbanetransport.
Forskellige typer skinnesamlingsstang
En Samling mellem de to tilstødende skinner, som også udgør den svageste del af jernbanesporet, kaldes en Rail Joint. Der er forskellige typer skinnesamlinger som forskudt samling, brosamling, understøttet samling, ophængt samling osv. Hver af disse samlinger har specifikke egenskaber, som gør dem egnede til brug under visse specifikke forhold.
Typer af skinnesamlinger
Der findes forskellige typer skinnesamlinger afhængig af svellernes og samlingernes placering.
1, i henhold til stilling af fælles
2,Ifølge svellernes stilling
3, i henhold til ydeevnen af skinneforbindelser
Baseret på svellernes position, kan skinnesamlinger klassificeres i tre typer: understøttede samlinger, ophængte samlinger og brosamlinger.

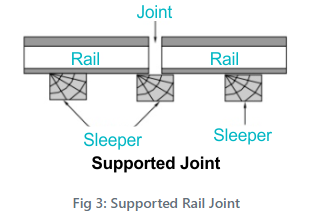

Understøttet led: en skinnesamling i en jernbaneskinne med en svelle direkte under skinneenderne. På den ene side ville det reducere sliddet på skinnen ved at understøtte skinnesamlingen. På den anden side får en sådan støttesamling samlingen til at bevæge sig hårdt, selvom støtten kan hæve skinneenderne en smule.
- I denne samling er skinneenderne direkte understøttet på svellen.
- Denne samling forventes at reducere slitage i skinner ved at forhindre en udliggervirkning. Understøtningen har dog stadig en tendens til at hæve højden af enderne af skinnen. Dette gør løbeturen på de understøttede led hårdt.
- Dette led lider også af større slitage fra den sovende, der understøtter leddet.
- Vedligeholdelsen af det understøttede led er udfordrende.
Ophængt led: en skinnesamling, der kommer mellem to jernbaneskinnesveller og en del af skinnen er udkraget ved samlingen. Bare fordi udkragningsvirkningen bliver leddet løst på grund af den hamrende virkning af passerende togbelastninger. Suspenderede led er almindeligt anvendt på jernbanesystemer over hele verden, især i Indien.
- I en ophængt samling er skinneenderne ophængt mellem svellerne, hvor en del skinnedel er udkraget.
- På grund af udkragningsvirkningen bliver svellepakningen løs på grund af en hamrende virkning af belastningerne fra de kørende tog.
- Disse er de mest almindeligt anvendte samlinger på jernbanesystemer i verden.

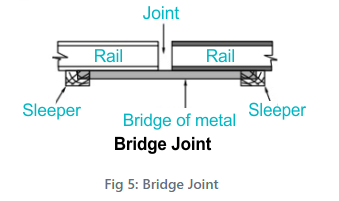

Brosamlinger: en skinnesamling, der ligner den ophængte samling. Sammenlignet med den ophængte samling er på hver side af brosamlingen forbundet ved hjælp af en metalplade eller en korrugeret plade kendt som en broplade. Denne type led er ikke almindeligt brugt på indisk jernbane.
- Dette led ligner næsten det ophængte led. Den eneste forskel er, at de to sveller på begge sider af brosamlingen er forbundet af en flad metal- eller bølgeplade. Denne plade kaldes også en broplade.
- Brosamling bruges ikke på Indian Railways.
Baseret på positionen af led
Firkantet led
Skinnesamlinger på det ene spor er nøjagtigt modsatte af samlingerne på den anden side kaldes firkantede samlinger. Denne form for samling er velegnet til den lige jernbanelinje, og jernbanelinjen kan lægges mekanisk sektion for sektion. Når tog passerer igennem, bærer de to modsatte led stødkraften på samme tid. Det reducerer antallet af hits til jernbanesporet. Togets kørsel vil være mere smidig. På nuværende tidspunkt anvendes sådanne samlinger almindeligvis på jernbanestrækninger.
I en Firkantet led er samlingerne i de to forskellige skinner nøjagtigt modsat hinanden. Det er det mest almindeligt anvendte led på indiske jernbaner.
Forskudt led
I dette tilfælde forskudt afstanden mellem to modstående led en halv skinne. Det gælder hovedsageligt de buedejernbanestrækningog vil sprede stødkraften fra hjulruller, men det er ikke godt for stabiliteten.
- I forskudte samlinger er samlingerne i den ene skinne forskudt og er ikke helt modsat samlingerne i den anden skinne.
- Disse samlinger bruges generelt på buede spor, da de reducerer centrifugalkraften, der skubber sporet i udadgående retning.
Fordele ved forskudt led:
- Centrifugalkraften på de buede skinner har en tendens til at skubbe sporene ud af linjeføringen. I sådanne situationer er en forskudt samling den mest egnede skinnesamling, da den reducerer centrifugalkraften på kurver.
- Forskudte led giver et jævnt løb sammenlignet med et firkantet led.
Baseret på ydeevnen af skinnesamlinger
Den tredje kategori er baseret på ydeevnen af skinnesamlinger. Under denne kategori har vi underopdelt det i standardskinnesamling, kompromisskinnesamling, ledende skinnesamling, isoleret skinnesamling og svejset skinnesamling.
Standard skinnesamling
Det er den mest basale skinnesamling. Skinnerne, den tilsluttede, har samme vægt og længde. Der vil være en 8-10mm søm tilbage mellem to skinner til ekspansion og sammentrækning, men sømmen vil forårsage skade på skinne og sporbund i samlingsområdet. Derfor plejer vi at erstatte det med svejset skinnesamling.
Kompromis skinnesamling
Det bruges hovedsageligt til at forbinde to forskellige typer skinner for at sikre kontinuiteten af jernbanen. Under normale forhold, for at få den øverste overflade og det indvendige sidehoved af skinner til at passe sammen, vil den bruge den tilsvarende specialformede skinnesamling og skinnepudemed det.
Ledende skinnesamling
Denne samling betragtes som et stik, der bruges til at lede sporstrøm eller som et trækstrømkredsløb, normalt påført til automatisk blok og elektrisk trækområde.
Jogged Rail Samling
Jogged rail joint, også kaldet bule rail samling, den har en fremtrædende bule sektion i midten. Forskellig fra andre skinnesamlinger bruges skinnebuleskinnesamling generelt i knækkede svejsede skinner eller midlertidig reparation af revnet svejset skinnesamling med en nødklemme. Den kan bruges i forskellige skinnesektioner, og den er nyttig som den midlertidige reparation.
Isoleret skinnesamling
Denne form for samling anvender isolerende materiale for at forhindre strømledning mellem to tilstødende automatiske bloksektioner. Til isoleringsformål vil vi bruge nylon skinneskinneboltbøsning og nylonskinnesamling for at adskille skinne, led og bolt.
Svejset skinnesamling
I denne type er enden af skinner svejset sammen til en sammenhængende lang skinne ved modstandssvejsning, lille tryksvejsning eller varmsvejsning af aluminium. Enden af skinner behøver ikke at bore bolthul, og denne skinnesamling bruges mest til sømløse linjer.
Krav om god skinnesamling
- Skinnesamlingen skal være robust, stiv og skal have samme styrke som den originale skinnesektion.
- Det skal være overkommeligt og robust.
- Sporene skal tilbyde en konstant, flad overflade for togenes bevægelse.
- Den skal have en ordentlig sporvidde.
- Skinnerne må ikke blive beskadiget.
- Det skal holde et niveau spor.
- Samlinger skal tillade fri termisk ekspansion og sammentrækning.
- Skinnesamling skal være let at fjerne og udskifte.
- Det skal være elastisk i både lateral og lodret retning.
