E-clip skinne fastgørelse system
E-Clip Rail Fastening System er en type jernbanefastgørelsessystem, der almindeligvis anvendes over hele verden. Den er designet til at holde skinnen sikkert på plads, hvilket giver langsgående fastholdelse og sikrer stabilitet. E-Clip-systemet anvender en fjederstålclips, der er installeret på skinnebunden og udøver tryk for at holde skinnen på plads.
E-Clip Rail Fastening System komponenter
Komponenterne i et E-Clip Rail Fastening System inkluderer typisk:

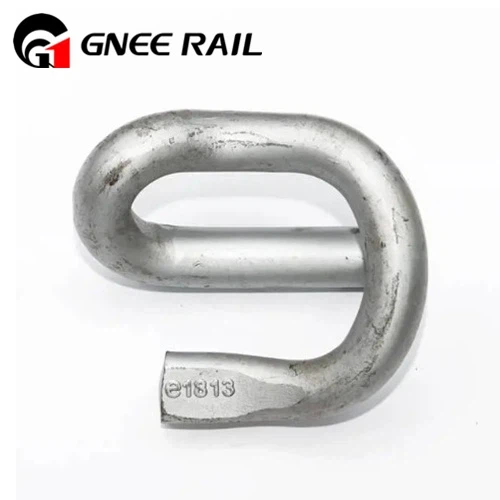

E-clips: Fjederstålclips, der udøver pres på skinnebunden for at holde den på plads.
Klemmeplade: Giver ekstra støtte og stabilitet til E-clipsen.
Isolatorer: Forhindrer elektrisk ledningsevne mellem skinnen og fastgørelsessystemet.
Gummipuder: Absorber vibrationer og reducere støj mellem skinnen og fastgørelsessystemet.
Skruespids eller hundespyd: Fastgør skinnen og fastgørelsessystemet til svellen eller bindebåndet.
Bundplade: Fordeler belastningen fra skinne og fastgørelsessystem til svelle eller binde.
Fastgørelseselementer: Bolte, møtrikker og spændeskiver, der bruges til at fastgøre komponenterne sammen.
.jpg?size=x0 "E-Clip Rail Fastening System Components")
E-Clip Rail Fastening System specifikation
| Vare inkluderet | Antal | Materiale | Størrelse | Bemærkning |
|---|---|---|---|---|
| E klip | 2 | 60Si2MnA, 60Si2CrA | Dia. 16 mm, 18 mm eller 20 mm (E1809, E2006, E2007, E2009 osv. | Hårdhed: 44-48HRC |
| Tåbelastning: Dia.16mm: 500-700kgf; Dia.18mm:750-900kgf; Dia.20mm:1100-1400kgf | ||||
| Træthedsliv: 5 millioner cyklusser uden at gå i stykker | ||||
| Standard: DIN17221, BS970, GB/T1222 | ||||
| Skulder | 2 | QT500-7, QT450-10 | Til UIC54, UIC60, 115RE, BS80lbs, BS100lbs, 50 kg skinne, 60 kg skinne osv. | Bemærk: E-clips hårdhed er 44-48HRC; Tåbelastning for E-clip er 500-700kgf (Dia.16mm); 750-900kgf(Dia.18mm); 1100-1400kgf(Dia.20mm); Udmattelseslevetiden for E-clip er 5 millioner cyklusser uden at gå i stykker DIN17221, BS970, GB/T1222 kvalificeret E-clip |
| Skinnepude | 1 | HDPE, gummi eller EVA | ||
| Isolator | 2 | Forstærket nylon 66 (PA66) |
